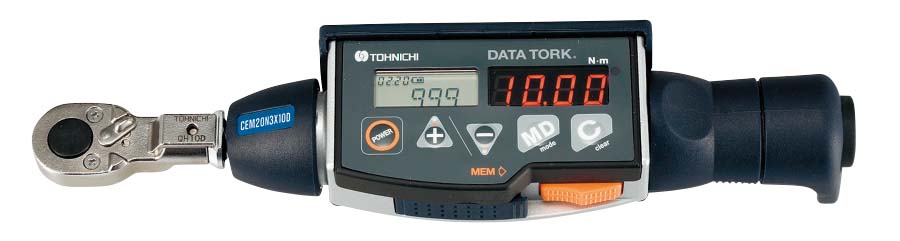

Características de CEM20N3X10D-G

Serie

CEM3-G

Precisión

±1%

Tipo

Digital de cabezal intercambiable

Par mínimo (Nm)

4.0

Par máximo (Nm)

20.0

Resolución (Nm)

0.02

Fuerza manual máxima (N)

92.2

Longitud efectiva (mm)

217.0

Longitud (mm)

214.0

Dimensión HEAD (d3) (mm)

10.0

Peso (kg)

0.47

Cabezas admitidas

(SH,SH-N,RH,QH,DH,HH) 10D

Incluye

Cabezal QH, batería BP-5 y cargador BC-3-G

Memoria

999 registros (99 en modo M-2)

Alimentación

Batería recargable Ni-MH

Autonomía

Aprox. 20 horas

Tiempo de carga

Aprox. 3,5 horas

Temperatura de uso

0–40 °C, sin condensación

Comunicación

RS232C / USB

Inserción del cabezal (mm)

10

Tipo de torquímetro

Digital

Documentación

• Catálogo oficial Tohnichi 2025.10

Accesorios y relaciones documentadas

• TOHNICHI BP-5 — Incluido. Listado de accesorios de la ficha oficial CEM3/CEM3-G.
• TOHNICHI BC-3-G — Incluido. Listado de accesorios de la ficha oficial CEM3/CEM3-G.
• TOHNICHI 575 — Opcional. Listado de accesorios de la ficha oficial CEM3/CEM3-G.
• TOHNICHI 584 — Opcional. Listado de accesorios de la ficha oficial CEM3/CEM3-G.
• TOHNICHI 871 — Opcional. Para el cabezal QH10D incluido. Catálogo Tohnichi 2025.10, pág. 49.
• TOHNICHI EPP16M3 — Opcional. Equipo opcional de la gama CEM3-G. Requiere cable 575. Catálogo oficial, pág. 37.
• TOHNICHI SH10DX7 — Cabezal opcional. Inserción 10D y familia SH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 20 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI SH10DX8 — Cabezal opcional. Inserción 10D y familia SH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 20 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI SH10DX10 — Cabezal opcional. Inserción 10D y familia SH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 20 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI SH10DX11 — Cabezal opcional. Inserción 10D y familia SH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 20 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI SH10DX12 — Cabezal opcional. Inserción 10D y familia SH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI SH10DX13 — Cabezal opcional. Inserción 10D y familia SH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI SH10DX14 — Cabezal opcional. Inserción 10D y familia SH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI SH10DX16 — Cabezal opcional. Inserción 10D y familia SH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI SH10DX17 — Cabezal opcional. Inserción 10D y familia SH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI SH10DX18 — Cabezal opcional. Inserción 10D y familia SH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI SH10DX19 — Cabezal opcional. Inserción 10D y familia SH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI SH10DX21 — Cabezal opcional. Inserción 10D y familia SH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI SH10DX22 — Cabezal opcional. Inserción 10D y familia SH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI SH10DX24 — Cabezal opcional. Inserción 10D y familia SH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI SH10DX1/4 — Cabezal opcional. Inserción 10D y familia SH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 20 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI SH10DX5/16 — Cabezal opcional. Inserción 10D y familia SH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 20 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI SH10DX3/8 — Cabezal opcional. Inserción 10D y familia SH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 20 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI SH10DX7/16 — Cabezal opcional. Inserción 10D y familia SH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI SH10DX1/2 — Cabezal opcional. Inserción 10D y familia SH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI SH10DX9/16 — Cabezal opcional. Inserción 10D y familia SH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI RH10DX8 — Cabezal opcional. Inserción 10D y familia RH indicada por Tohnichi. Usar entre 4 y 7.2 Nm; máximo del cabezal 7.2 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI RH10DX10 — Cabezal opcional. Inserción 10D y familia RH indicada por Tohnichi. Usar entre 4 y 12.2 Nm; máximo del cabezal 12.2 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI RH10DX11 — Cabezal opcional. Inserción 10D y familia RH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 20 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI RH10DX12 — Cabezal opcional. Inserción 10D y familia RH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI RH10DX13 — Cabezal opcional. Inserción 10D y familia RH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI RH10DX14 — Cabezal opcional. Inserción 10D y familia RH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI RH10DX16 — Cabezal opcional. Inserción 10D y familia RH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI RH10DX17 — Cabezal opcional. Inserción 10D y familia RH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI RH10DX18 — Cabezal opcional. Inserción 10D y familia RH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI RH10DX19 — Cabezal opcional. Inserción 10D y familia RH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI RH10DX21 — Cabezal opcional. Inserción 10D y familia RH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI RH10DX22 — Cabezal opcional. Inserción 10D y familia RH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI RH10DX1/4 — Cabezal opcional. Inserción 10D y familia RH indicada por Tohnichi. Usar entre 4 y 7.2 Nm; máximo del cabezal 7.2 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI RH10DX5/16 — Cabezal opcional. Inserción 10D y familia RH indicada por Tohnichi. Usar entre 4 y 7.2 Nm; máximo del cabezal 7.2 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI RH10DX3/8 — Cabezal opcional. Inserción 10D y familia RH indicada por Tohnichi. Usar entre 4 y 12.2 Nm; máximo del cabezal 12.2 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI RH10DX7/16 — Cabezal opcional. Inserción 10D y familia RH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI RH10DX1/2 — Cabezal opcional. Inserción 10D y familia RH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI RH10DX9/16 — Cabezal opcional. Inserción 10D y familia RH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI QH10D — Cabezal QH incluido según ficha. Inserción 10D y familia QH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI QH10D-1/4 — Cabezal opcional. Inserción 10D y familia QH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI DH10D — Cabezal opcional. Inserción 10D y familia DH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI HH10DX5 — Cabezal opcional. Inserción 10D y familia HH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI HH10DX6 — Cabezal opcional. Inserción 10D y familia HH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI HH10DX8 — Cabezal opcional. Inserción 10D y familia HH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI SH10D-1X10N — Cabezal opcional. Inserción 10D y familia SH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 22.5 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI SH10D-3X10N — Cabezal opcional. Inserción 10D y familia SH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 22.5 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI SH10D-4X10N — Cabezal opcional. Inserción 10D y familia SH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 22.5 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI SH10D-5X10N — Cabezal opcional. Inserción 10D y familia SH indicada por Tohnichi. Usar entre 4 y 19 Nm; máximo del cabezal 19 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI SH10D-9X10N — Cabezal opcional. Inserción 10D y familia SH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 22.5 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI SH10DX11N — Cabezal opcional. Inserción 10D y familia SH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 22.5 Nm. Verificar longitud efectiva y corrección si cambia el brazo.
• TOHNICHI SH10DX12N — Cabezal opcional. Inserción 10D y familia SH indicada por Tohnichi. Usar entre 4 y 20 Nm; máximo del cabezal 25 Nm. Verificar longitud efectiva y corrección si cambia el brazo.

Fuente técnica

Datos pendientes de confirmar no se presentan como especificaciones verificadas.
